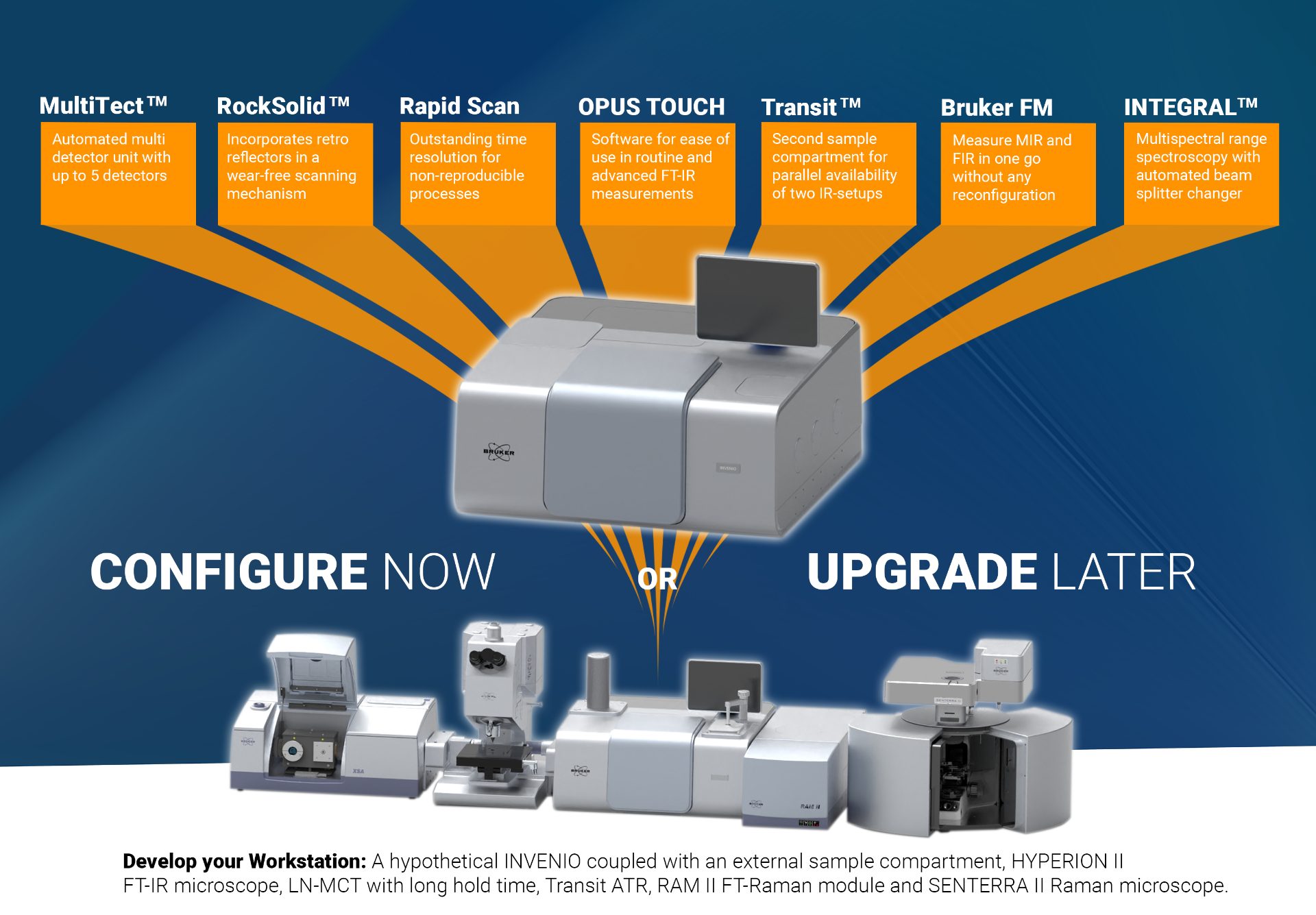

INVENIO의 특징

• FIR에서 UV/VIS까지 스펙트럼 범위 확장

• 최대 7개의 소프트웨어 제어 감지기

• < 0.085 ^{cm -1} 까지의 스펙트럼 분해능

• 나노초 단위까지의 시간 분해 분광학

• 두 개의 병렬 설정을 위한 두 번째 시료 구획

• 동시 FIR/MIR 측정

• 빠르게 교체할 수 있는 마운트로 모든 샘플링 액세서리 수용

• 안내식 워크플로우를 갖춘 직관적인 소프트웨어

VERTEX 80/80v FT-IR 분광계

​

VERTEX 80 및 VERTEX 80v 진공 FT-IR 분광기는 PEAK 스펙트럼 분해능을 제공하는 능동 정렬 UltraScan™ 간섭계를 기반으로 합니다. 정밀한 선형 에어베어링 스캐너와 PEAK 품질의 광학 장치는 최고의 감도와 안정성을 보장합니다. VERTEX 80v는 최고의 감도와 안정성을 위해 대기 수분 흡수를 제거할 수 있는 진공 광학 벤치입니다. 고해상도, 초고속 스캔, 스텝 스캔 또는 UV 스펙트럼 범위 측정과 같은 까다로운 실험을 가능하게 합니다.

​

VERTEX 80/80v 광학 설계는 PEAK 유연성과 동시에 PEAK 장비 성능을 허용합니다. 고유한 Bruker Optics DigiTect™ 기술은 외부 신호 교란을 방지하고 PEAK 신호 대 잡음비를 보장하며 기기 사용자가 쉽고 재현 가능한 검출기 교체를 허용합니다. 2개의 옵션 외부 감지기 포트는 볼로미터 및/또는 열전자 감지기의 액체 He 듀어를 수용합니다. 외부 수냉식 고출력 Hg-arc 소스와 결합하여 최근 재발견된 테라헤르츠 스펙트럼 범위는 실온에서 작동하는 DTGS 검출기를 사용해도 접근할 수 있습니다.

​

스펙트럼 범위 확장

VERTEX 80/80v에는 선택적으로 원적외선(테라헤르츠)부터 중적외선, 근적외선, 가시광선, 자외선 스펙트럼 범위까지의 스펙트럼 범위를 포괄하는 광학 부품이 장착될 수 있습니다. 사전 정렬된 광학 구성 요소와 능동적으로 정렬된 UltraScan™ 간섭계를 사용하면 범위 변경 및 유지 관리가 쉽습니다.

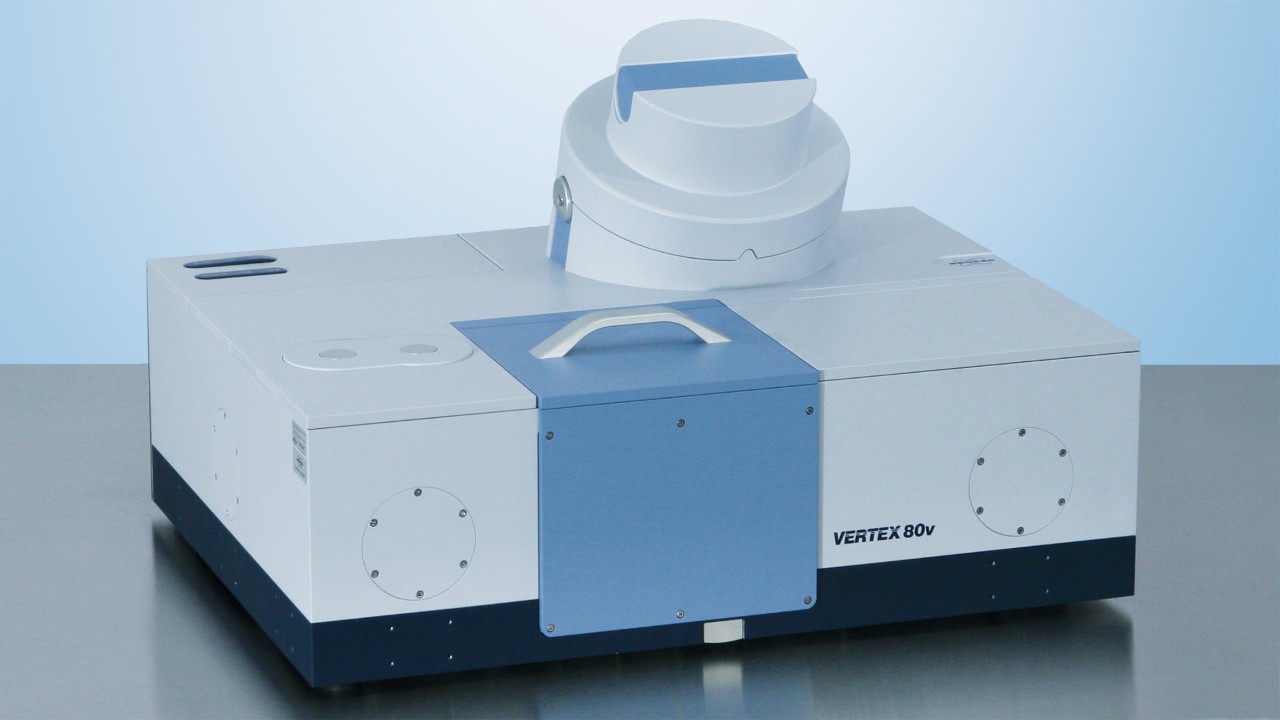

BMS-c: Bruker는 VERTEX 80v 진공 분광계용 고정밀 빔 스플리터 교환 옵션 BMS-c를 제공합니다.

​

따라서 진공 조건에서 최대 4가지 유형의 빔 스플리터를 원격으로 제어하여 자동 교환하는 것이 가능해졌습니다. 이제 수동 빔 스플리터 교환을 위해 분광계 광학 벤치를 환기시킬 필요 없이 UV/VIS부터 원적외선/THz까지 전체 스펙트럼 범위를 측정할 수 있습니다.

Bruker는 VERTEX 80/80v FT-IR 분광계 시리즈를 위한 새로운 광대역 원적외선/THz 빔 스플리터를 통해 사용 가능한 빔 스플리터 범위를 확장했습니다. 특히 반도체 및 추가 무기 물질의 연구 및 개발을 위해 새로운 원적외선 고체 빔 스플리터는 명목상 900 cm -1 이상에서 약 100 cm까지의 스펙트럼 범위를 포괄하므로 추가적인 가치를 제공할 것 ^입니다 . 한 번의 측정으로 5cm ^-1 의 범위를 가지며 중간 IR과 초장파 FIR/THz 파장 범위를 연결합니다.

광학 분해능 VERTEX 80 및 VERTEX 80v 표준 구성은 0.2 cm ^-1

​

보다 우수한 아포다이즈드 스펙트럼 분해능을 제공하며 이는 대부분의 대기압 기체상 연구 및 실온 샘플 측정에 충분합니다. 예를 들어 결정질 반도체 재료 또는 낮은 압력에서의 기체상 측정과 같은 고급 저온 작업의 경우 0.06cm ^-1 보다 나은 PEAK 분해능을 사용할 수 있습니다. 이는 상업용 벤치탑 FT-IR 분광계를 사용하여 얻은 가장 높은 스펙트럼 분해능입니다. 가시광선 스펙트럼 범위의 고해상도 스펙트럼은 300,000:1보다 나은 분해능(파수 ν를 스펙트럼 분해능 Δν로 나눈 값)을 보여줍니다.

다재다능한 성능

​

혁신적인 광학 설계를 통해 가장 유연하고 확장 가능한 R&D 진공 FT-IR 분광계가 탄생했습니다. 진공형 광학 벤치를 사용하면 공기 수증기 흡수로 인해 매우 약한 스펙트럼 특징이 가려질 염려 없이 중적외선, 근적외선 및 원적외선 영역의 PEAK 감도를 얻을 수 있습니다. VERTEX 80v 진공 FT-IR 분광계를 사용하면 10-3개 미만의 단층까지 나노과학 연구 분야에서 탁월한 결과를 얻을 수 있습니다. 유연성과 관련하여 사실상 제한이 없습니다. 광학 벤치의 오른쪽, 전면, 왼쪽에 5개의 빔 출력 포트와 오른쪽 및 후면에 2개의 빔 입력 포트를 사용할 수 있습니다. 이를 통해 예를 들어 후면 입력 포트를 사용하는 싱크로트론 광원, 오른쪽 출구 빔의 PMA 50 편광 변조 액세서리,

​

VERTEX 80 시리즈는 까다로운 연구 및 개발 분야에 이상적인 장비입니다.

​

VERTEX 80/80v에 대해 자세히 알아보려면 지금 영업팀에 문의하세요!

​

사용된 기술은 다음 특허 중 하나 이상에 의해 보호됩니다: US 7034944

VERTEX 80 및 VERTEX 80v 분광기는 VERTEX 시리즈의 고급 연구 장비입니다. 혁신적인 광학 설계로 인해 가장 강력한 벤치탑 퍼지 및 진공 분광기가 탄생했습니다. 이 제품은 UV/VIS 영역(50000cm ^-1 )에서 FIR/THz 영역(5cm ^-1 )까지 가장 넓은 스펙트럼 범위, 최고의 스펙트럼 및 시간 분해능, 비교할 수 없는 수준의 유연성을 제공합니다. 다목적 VERTEX 80/80v 시스템은 PEAK 기술을 통해 모든 고급 연구 응용 분야에 적합한 솔루션을 제공합니다.

연구개발

• 진폭/위상 변조 분광학을 위한 연속 및 단계 스캔 기술

• 높은 시간 해상도 실험을 위한 Rapid, Interleaved 및 Step Scan 기술(Step Scan / Rapid Scan / Interleaved TRS)

• 메타물질로 알려진 주기적으로 정렬된 미세 물질의 특성 분석

• 0.06 ^{cm -1} 이상의 분해능을 갖춘 가스 분석용 고분해능 분광학

• 진공 FT-IR 빔라인 설치용 계측기

• 효소 촉매 실험을 위한 정지 흐름 방법

• 초고진공 측정 챔버의 외부 적용

• 전극 표면과 전해질의 현장 조사를 위한 FT-IR 분광전기화학

제약

• 분자의 절대 구성 결정(VCD)

• 열분석(TG-FT-IR)을 통한 의료용 의약품의 안정성 및 휘발성 함량 특성 분석

• 원적외선 영역에서 활성 의약품 성분의 다형체 식별

• ​

고분자 및 화학

• 원적외선 영역 고분자 복합재의 무기 충진제 식별

• 고분자의 동적 및 유변학 연구

• 열 분석(TGA-FT-IR)을 통한 휘발성 화합물 측정 및 분해 과정 특성 분석

• 반응 모니터링 및 반응 제어(MIR 섬유 프로브)

• 무기광물 및 색소의 동정

표면 분석

• 얇은 단층의 감지 및 특성 분석

• 편광 변조와 결합된 표면 분석(PM-IRRAS)

재료 과학

• 광학 및 반사율이 높은 재료(창, 거울)의 특성 분석

• 광음향분광법(PAS)을 통한 어두운 물질 조사 및 깊이 프로파일링

• 재료의 방출 거동 특성 분석

반도체

• 실리콘 웨이퍼의 산소 및 탄소 함량 측정

• 품질 관리를 위한 얕은 불순물의 저온 투과율 및 광발광(PL) 측정

외부 액세서리, 소스 및 검출기

​

VERTEX 80/80v 분광계에는 5개의 빔 출구 포트와 2개의 빔 입력 포트가 장착되어 있으며 이를 외부 레이저 및 싱크로트론 광원 등에 연결할 수 있습니다. 또한 분광계 광학 장치는 외부 측정 액세서리, 소스 및 검출기를 사용하여 쉽게 업그레이드할 수 있습니다. 여기에는 다음이 포함됩니다.

• VCD 및 PM-IRRAS용 PMA 50 편광 변조 액세서리

• PL II 축광 모듈

• RAM II FT-라만 모듈 및 RamanScope III FT-라만 현미경

• TGA-FT-IR 커플링

• HYPERION 시리즈 FT-IR 현미경

• HYPERION 3000 FT-IR 이미징 시스템

• HTS-XT 고처리량 스크리닝 eXTension

• IMAC 초점면 배열 매크로 이미징 액세서리

• 외부 시료 구획 XSA, 비우기 또는 제거 가능

• 외부 진공 밀폐형 UHV 챔버 적응

• 진공 PL/PT/PR 측정 장치

• 저온 액체 He 또는 극저온 액체가 없는 저온 유지 장치

• 고체 및 액체용 MIR 또는 NIR 섬유 프로브가 있는 광섬유 결합 장치

• 대형 적분구

• 자동 샘플러 장치

• 외부 FIR Hg 소스

• 고유한 광범위한 MIR-FIR 검출기

• 고체 원적외선/THz 빔스플리터

• 외부 방출 어댑터

• 외부 고성능 MIR 소스

• 외부 고성능 VIS 소스

• 외부 진공 4위치 검출기 챔버(진공 광학용)

• FIR 범위 감지를 위한 볼로미터 적응

• 자동 빔 스플리터 교환 장치(BMS-c)(진공 광학용)

​
